Komponenten aus Pressspan
Für die Anwendung in ölgekühlten Leistungs- und Verteiltransformatoren eignen sich Flächen-Isolierstoffe und Isolierteile aus Pressspan - vor allem wegen ihrer hohen Reinheit, mechanischen Festigkeit und optimalen Ölimprägnierbarkeit. Die aus Pressspan geformten Isolierteile, wie z.B. Winkelringe (Segmente), Kaminsegmente und Formteile im Ausleitungsbereich, ermöglichen eine optimale Anpassung an die im Transformator herrschenden elektrischen Feldverhältnisse. Besonders im Bereich hoher Feldstärken bewähren sich ihre Formbeständigkeit und ihre guten dielektrischen Eigenschaften.
Die Isolierteile werden mit speziellen Verarbeitungsverfahren hergestellt, die hohe Verdichtung und Dimensionsstabilität garantieren. Die ausgezeichneten mechanischen Eigenschaften des Isolierstoffes bieten im Kurzschlussfall die notwendige Sicherheit. Die elektromechanischen Eigenschaften werden durch die hervorragende Ölimprägnierbarkeit so verstärkt, dass sie in dieser Kombination sehr gute Isolationseigenschaften haben.
Bei unseren Kunden werden zunehmend komplette Isolationssysteme, sog. Isolations KITs (vormontierte Isolationssätze), angewendet, die erhebliche Kosten- und Effektivitäts-Vorteile bieten.
Mit unserer Kompetenz und langjährigen Erfahrung im Isolationsbereich sind wir der für diese Aufgaben geeignete strategische Partner unserer Kunden.

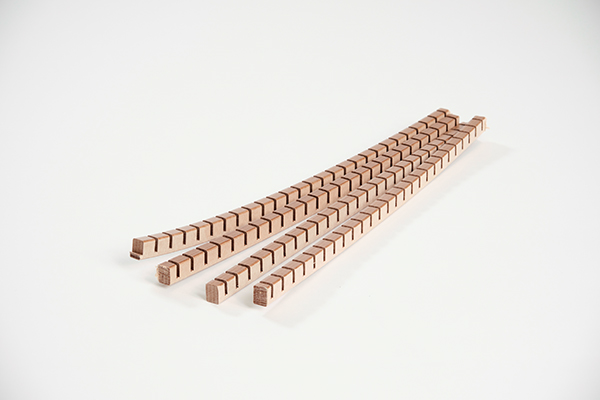

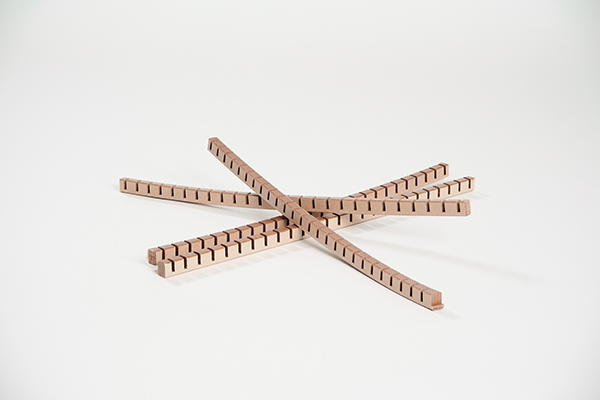

Leisten
Unsere kalibrierten Leisten sind präzisionsbearbeitete Komponenten, die für den Einsatz in Transformatoren. Leisten erfüllen unterschiedliche Funktionen für Wicklungskanäle, Distanzen und Ableitungsrahmen. Diese Produktgruppe umfasst verschiedene Formen: rechtwinklig, abgerundet, Trapez- und T-Leisten. Leisten werden aus Elboard HD oder aus dem mit Polyester oder Kasein verklebten Blockspan gefräst.

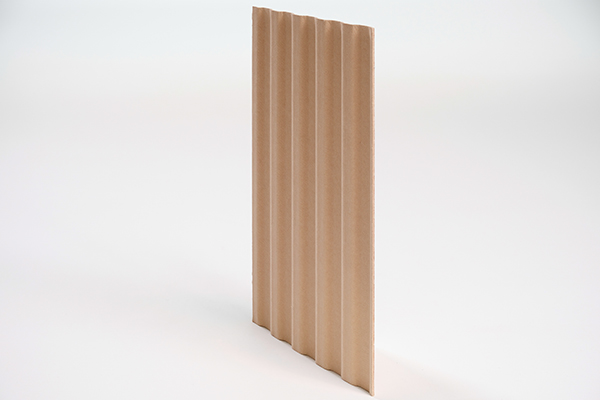

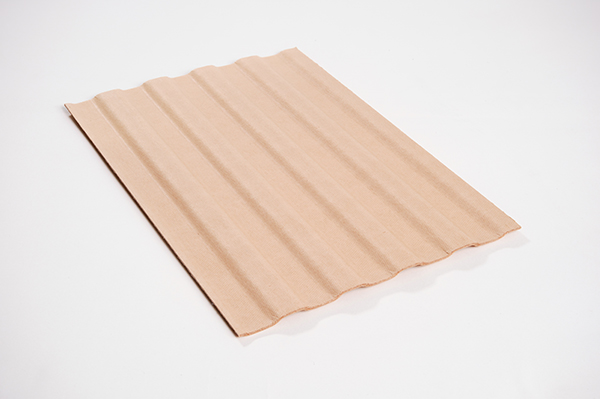

Leistenband
Leistenbänder werden als Abstandselemente in ölgefüllten Verteiltransformatoren verwendet. Sie werden aus Pressspan und Pressboard hergestellt. Sie sind in unterschiedliche Ausführungen erhältlich (Papierdicke, Abmessungen der Leisten und Gesamtbreite).
- Isolierstoffklasse A (105 °C) nach VDE 0530 Teil 1
- 100% Sulfat Zellstoff
- Naturfarben
- Aus Transformatorenpressspan
- Hohe Reinheit und hohe mechanische Festigkeit
- Geringe Schrumpfung und Zusammendrückbarkeit
- Gute Verträglichkeit mit flüssigen Isolierstoffen
- Einseitig BL/U beschichtet oder unbeschichtet
- Nach IEC 641-1
PUCARO Leistenband kann verwendet werden zu:
Kühl- und Hauptkanälen in ölgefüllten Verteiltransformatoren
PUCARO Leistenband ist lieferbar als:
- Leistenband C Nach IEC 641-1 Typ B 4.1
- Pucaro Elboard ZF
- Rechteckleisten
- Leistenband HD Nach IEC 641-1 Typ B 3.1
- Figeholm Elboard HD
- Rechteckleisten
- Verteiltransformatoren ölgefüllt
- Leistungstransformatoren
- Drosseln
- Traktionstransformatoren

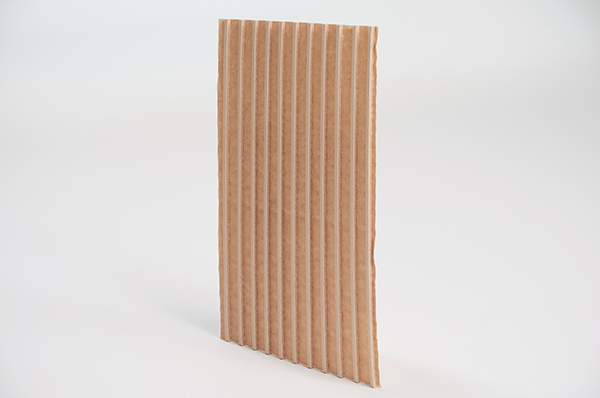

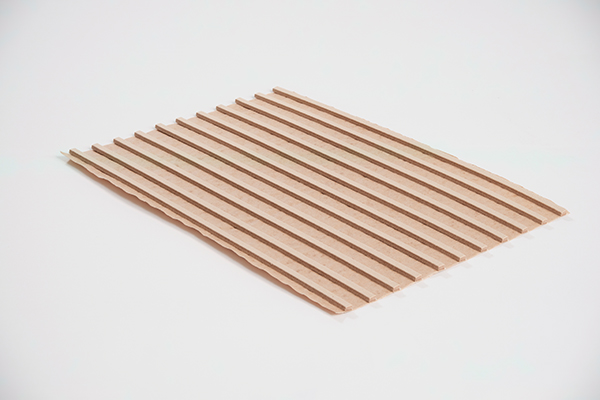

Wellspan
Wellspan wird aus verschiedenen Arten von Pressspan hergestellt und für die Schichtisolierung in flüssigkeitsgefüllten Transformatoren verwendet.
- Isolierstoffklasse A (105 °C) nach VDE 0530 Teil 1
- 100% Sulfat Zellstoff
- Naturfarben
- Heißgeprägter Tafelpressspan mit ausgeglichener Faserrichtung, hart und formbeständig
- Hohe Reinheit und hohe mechanische Festigkeit
- Geringe Schrumpfung und Zusammendrückbarkeit
- Gute Verträglichkeit mit flüssigen Isolierstoffen
- Nach IEC 641-1
PUCARO Wellspann kann verwendet werden zu: Lagenisolation in ölgefüllten Verteiltransformatoren
PUCARO Wellspan ist in folgenden Formen lieferbar:
- Wellspan Form A PUCARO Elboard ZF Tafelformat
- Wellspan Form B PUCARO Elboard ZF Tafelformat
- Wellspan Form C Figeholm Elboard HD Tafelformat
- Wellspan Form G PUCARO TT/RO/HD Rollenformat
- Wellspan Form I Figeholm Elboard HD Tafelformat
- Wellspan Form K Figeholm Elboard HD Tafelformat
- Verteiltransformatoren ölgefüllt
- Leistungstransformatoren
- Drosseln

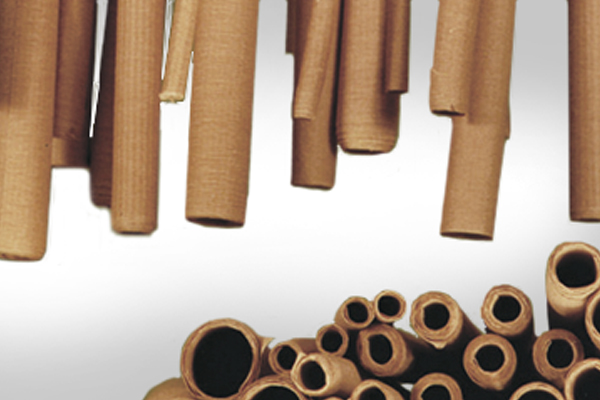

Krepprohre
- Isolierstoffklasse A (105 °C) nach VDE 0530 Teil 1
- Aus Isolierpapier P 5238, gekreppt
- Krepprichtung quer zur Rohrlänge
- Am Ende der äußeren Lage geklebt
- Gute Verträglichkeit mit flüssigen Isolierstoffen
- Nach IEC-60554
- Zur Hochspannungsisolation von Ableitungen in Transformatoren
PUCARO flexible Isolierrohre sind in folgenden Formen lieferbar:
Flexible Isolierrohre Form 0 Zylindrisch
- Verteiltransformatoren ölgefüllt
- Leistungstransformatoren
- Drosseln
- Traktionstransformatoren
